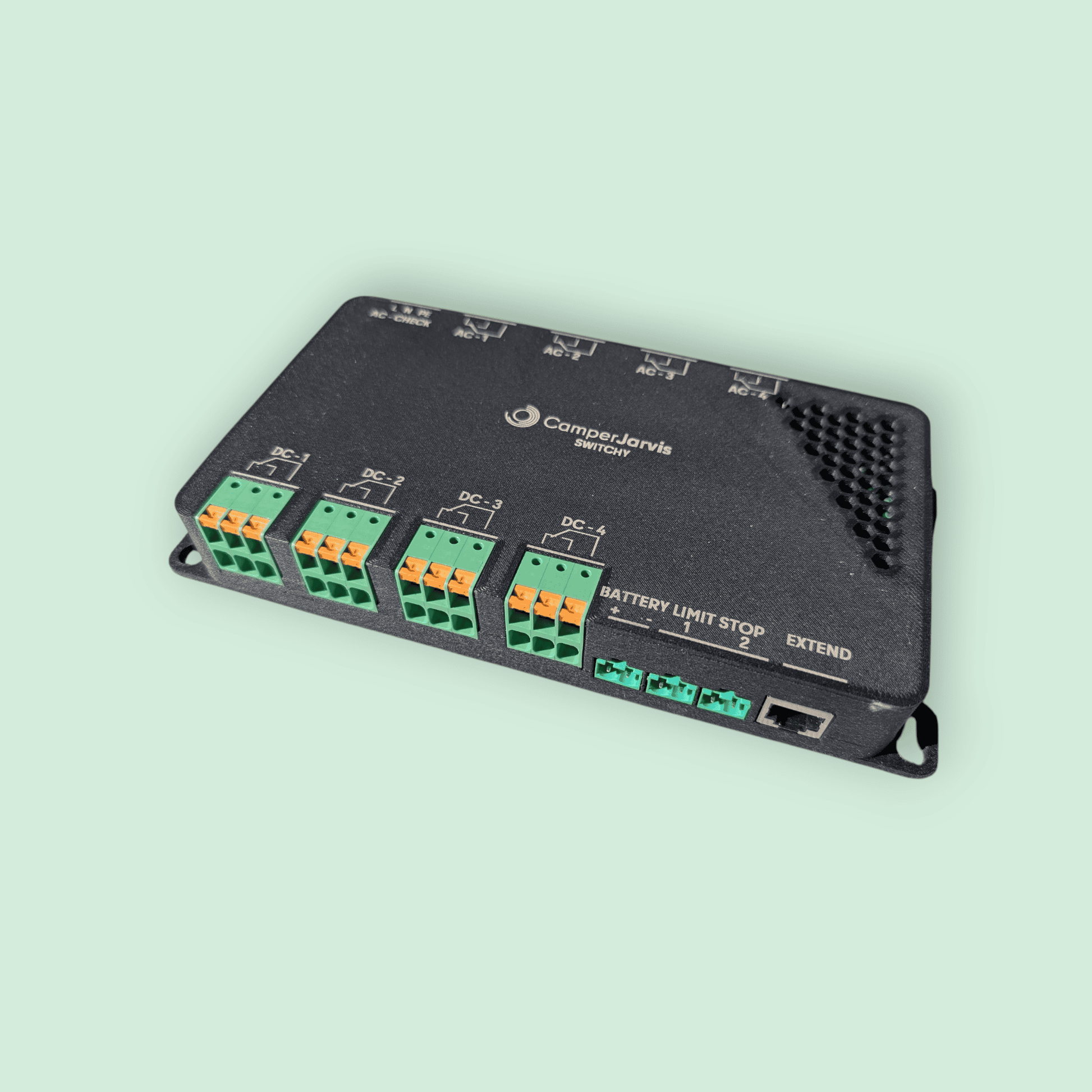

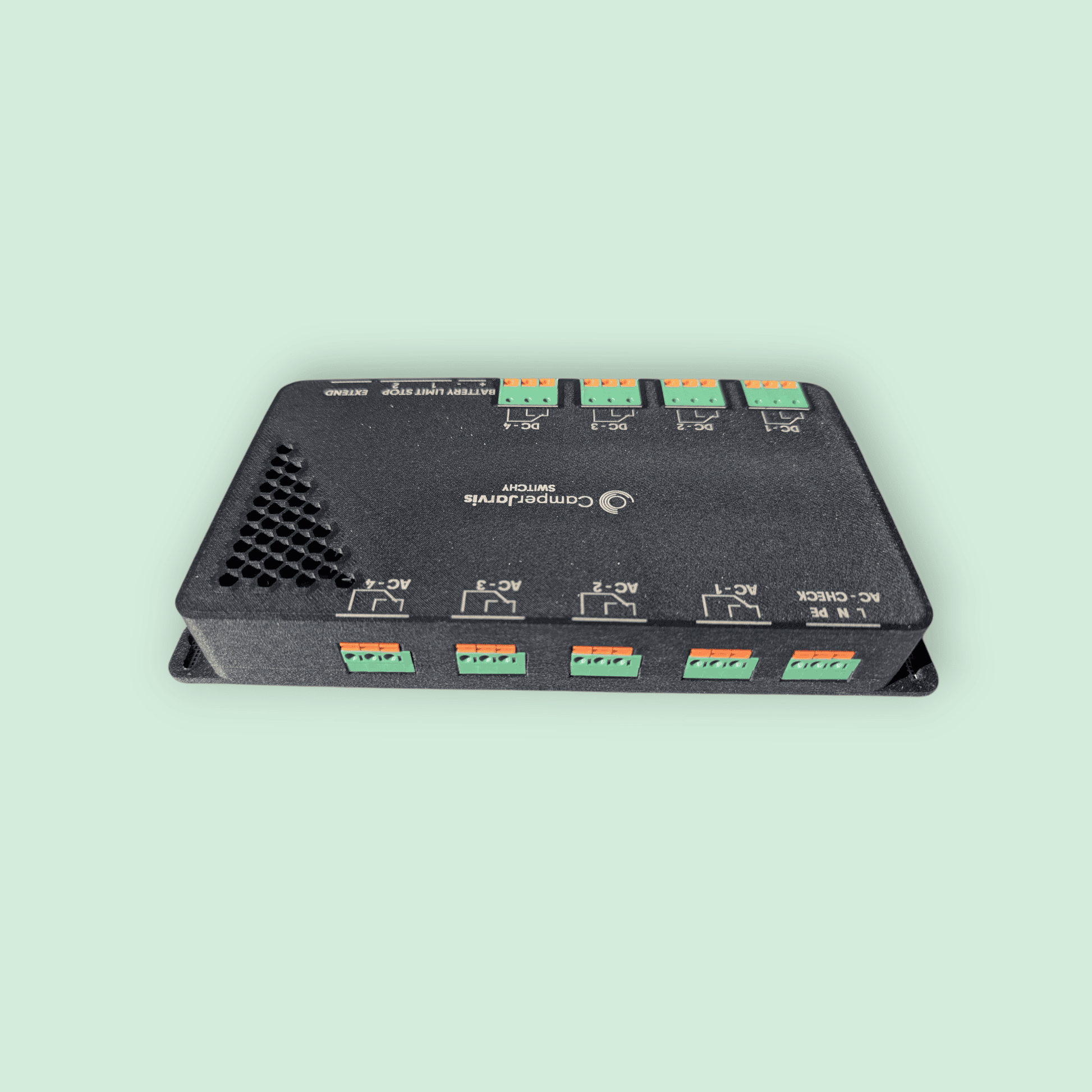

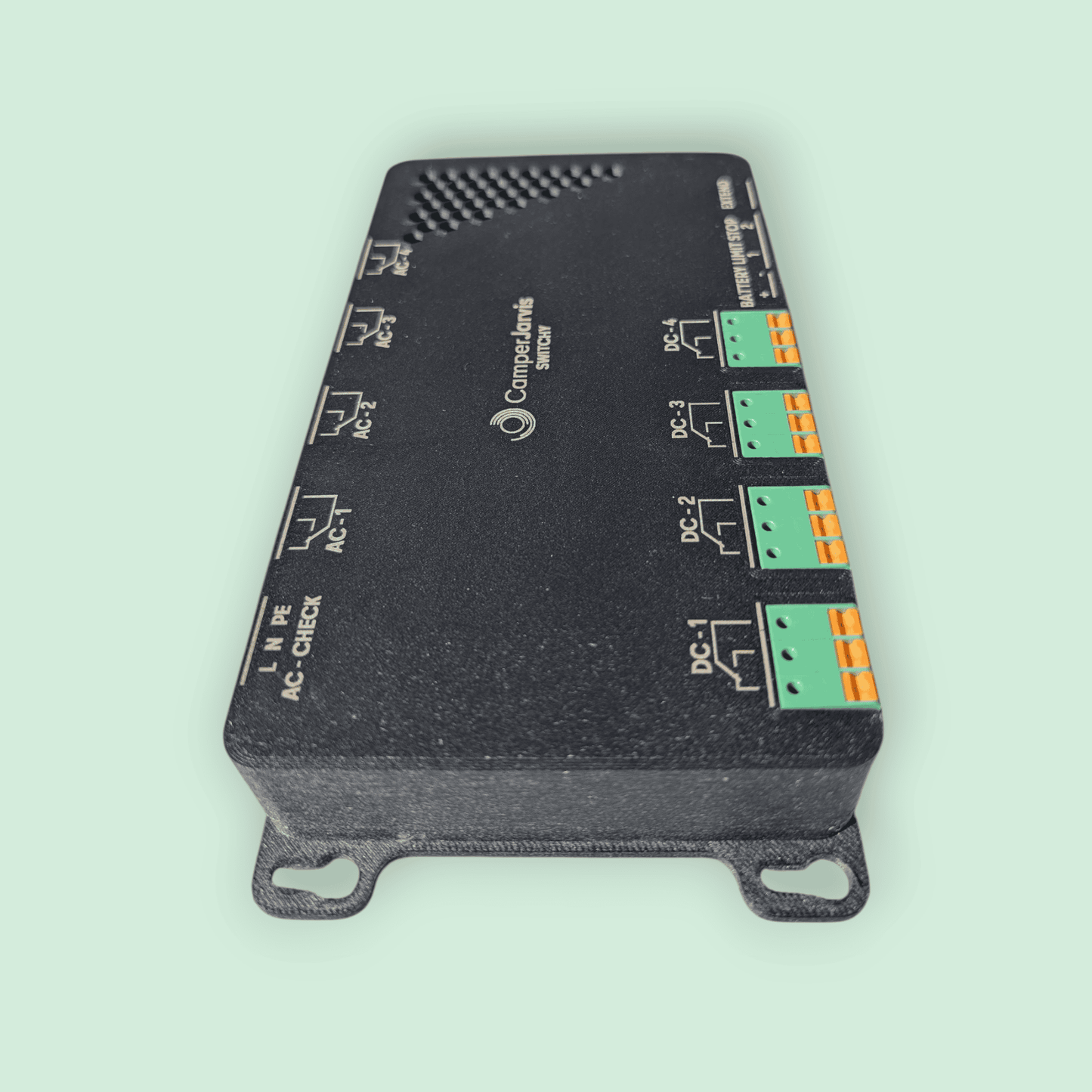

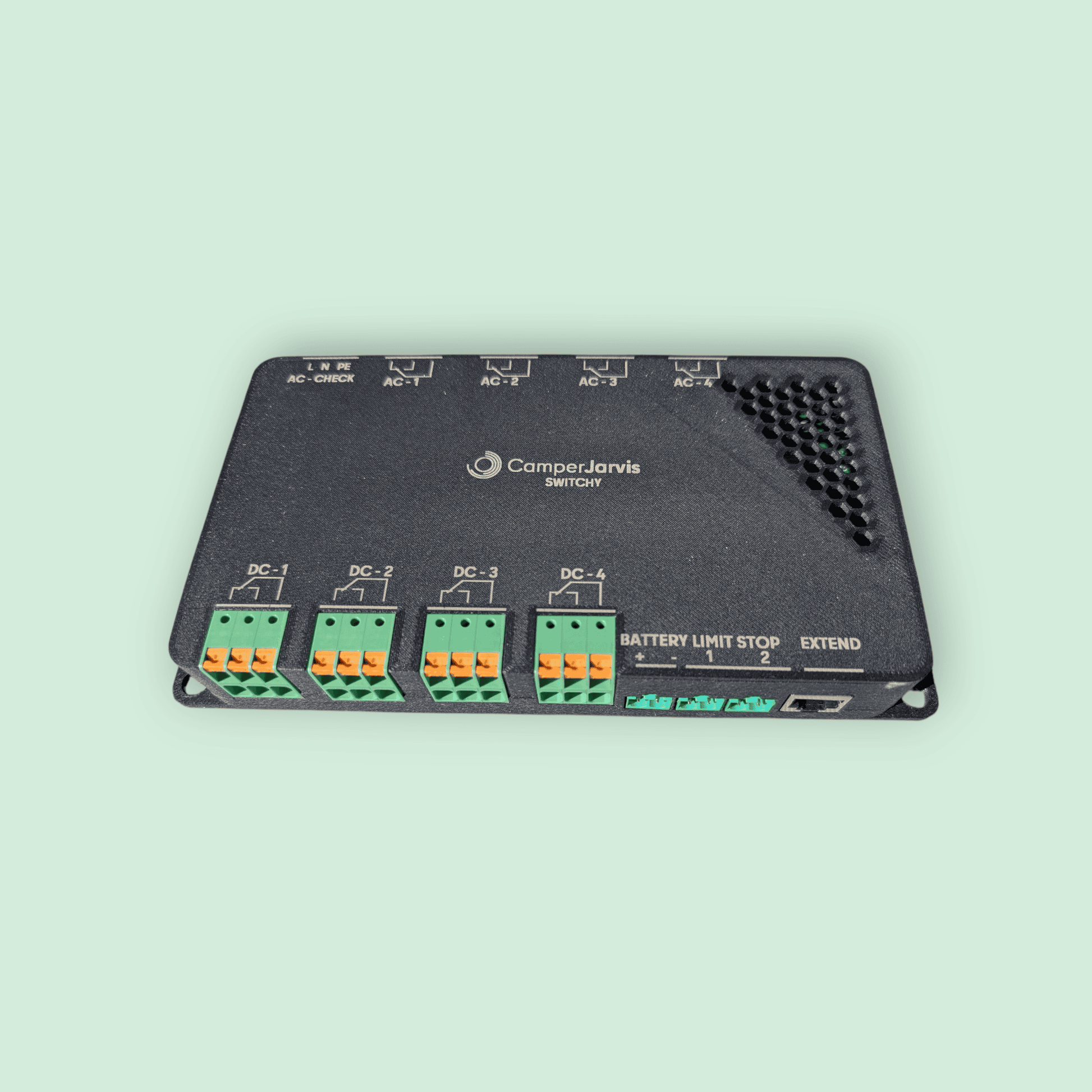

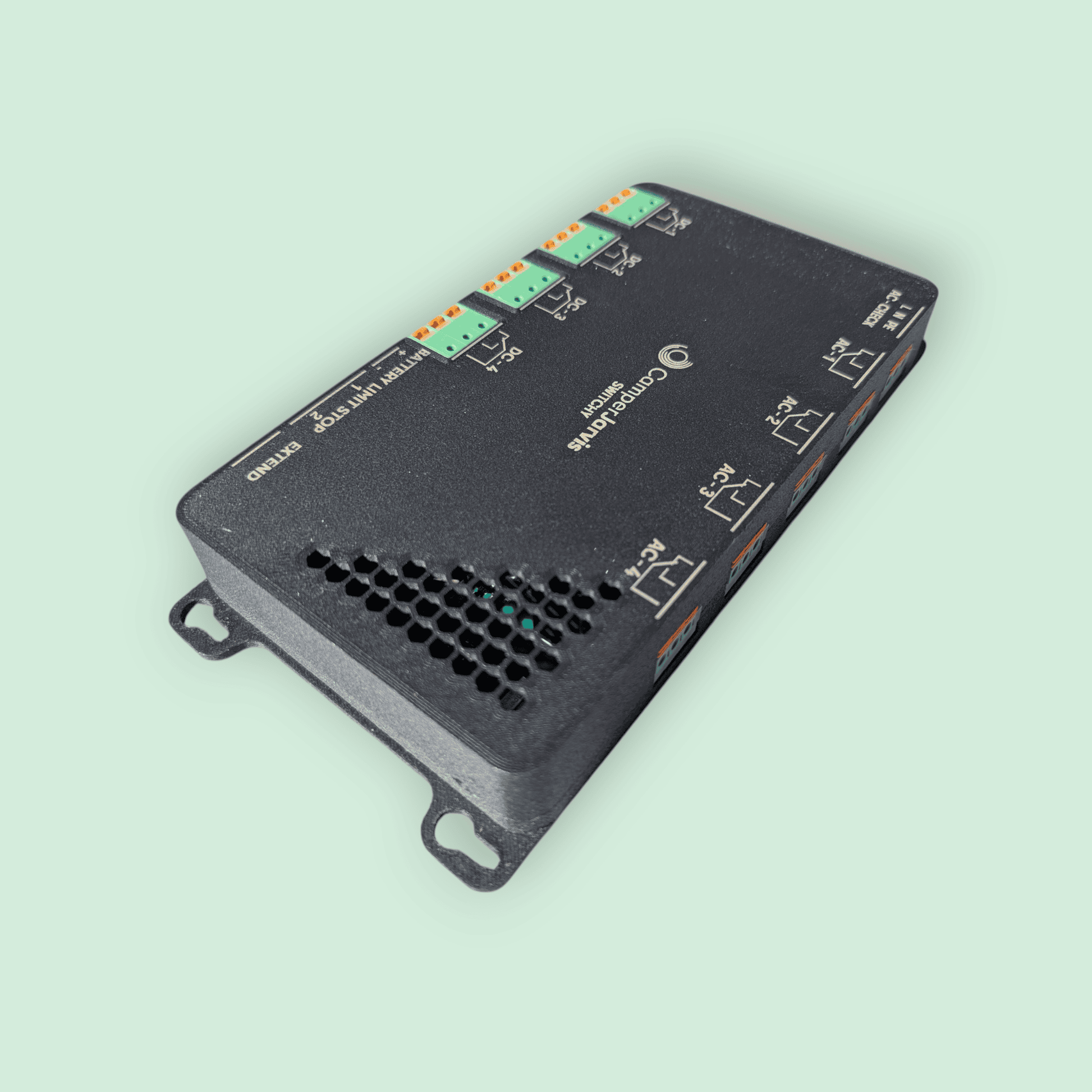

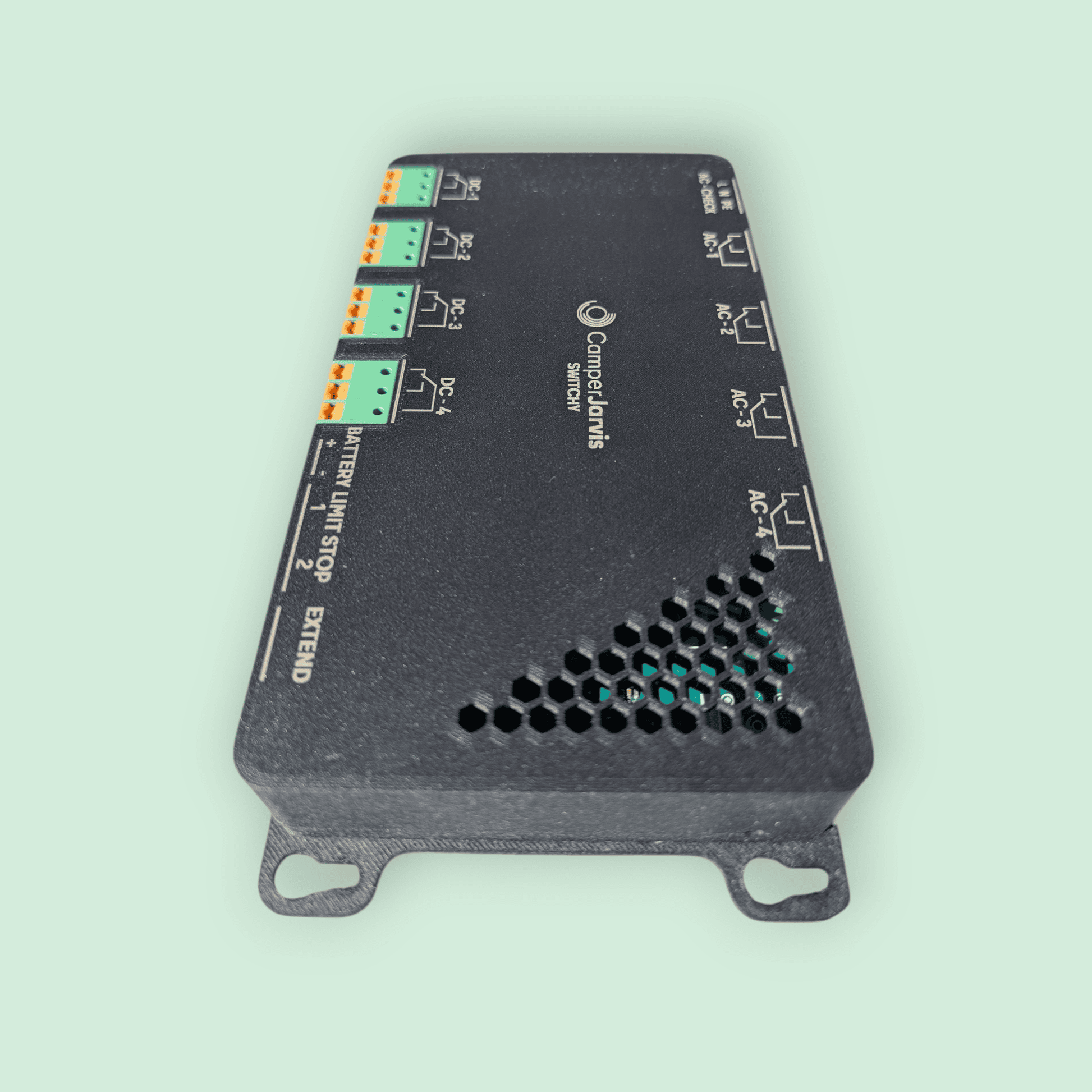

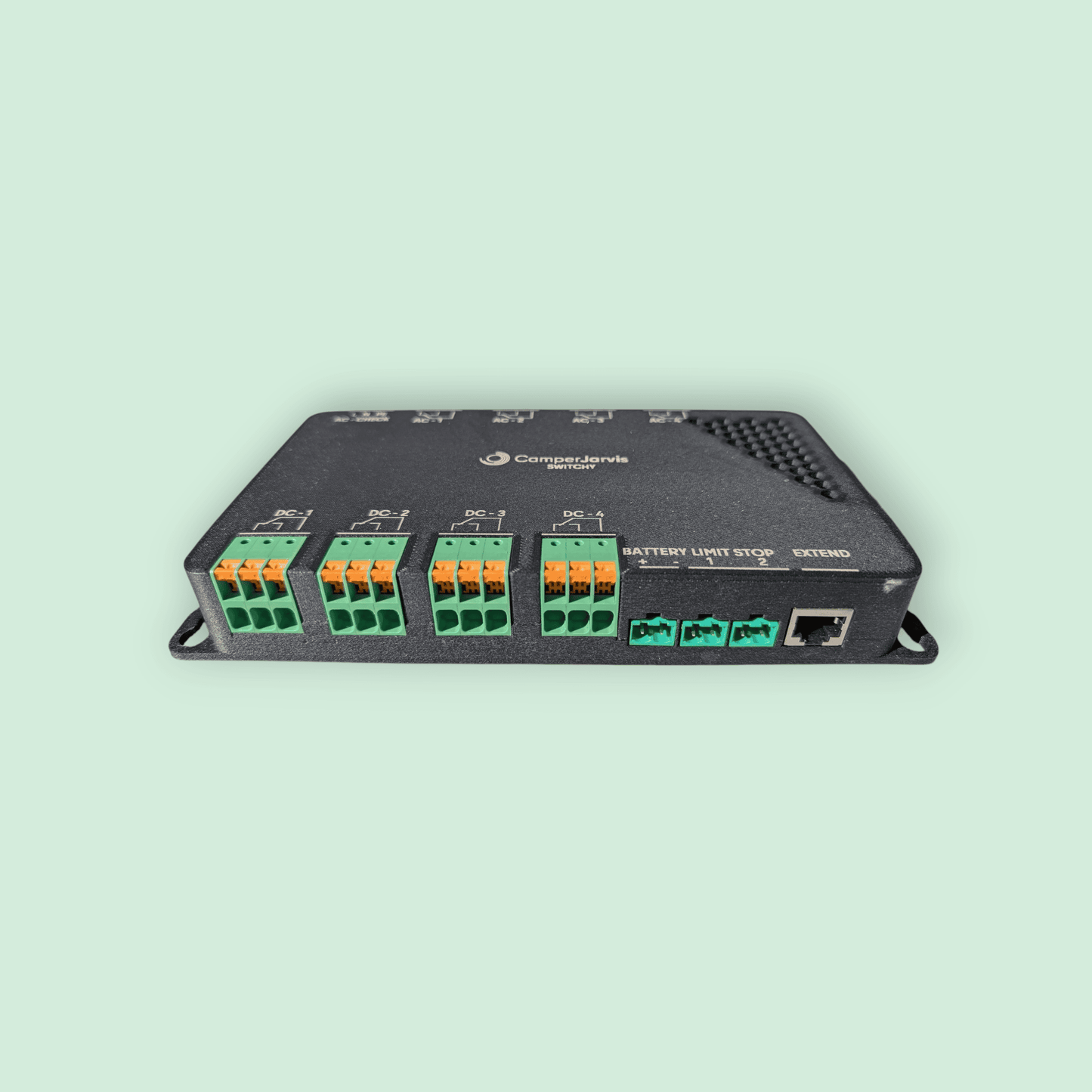

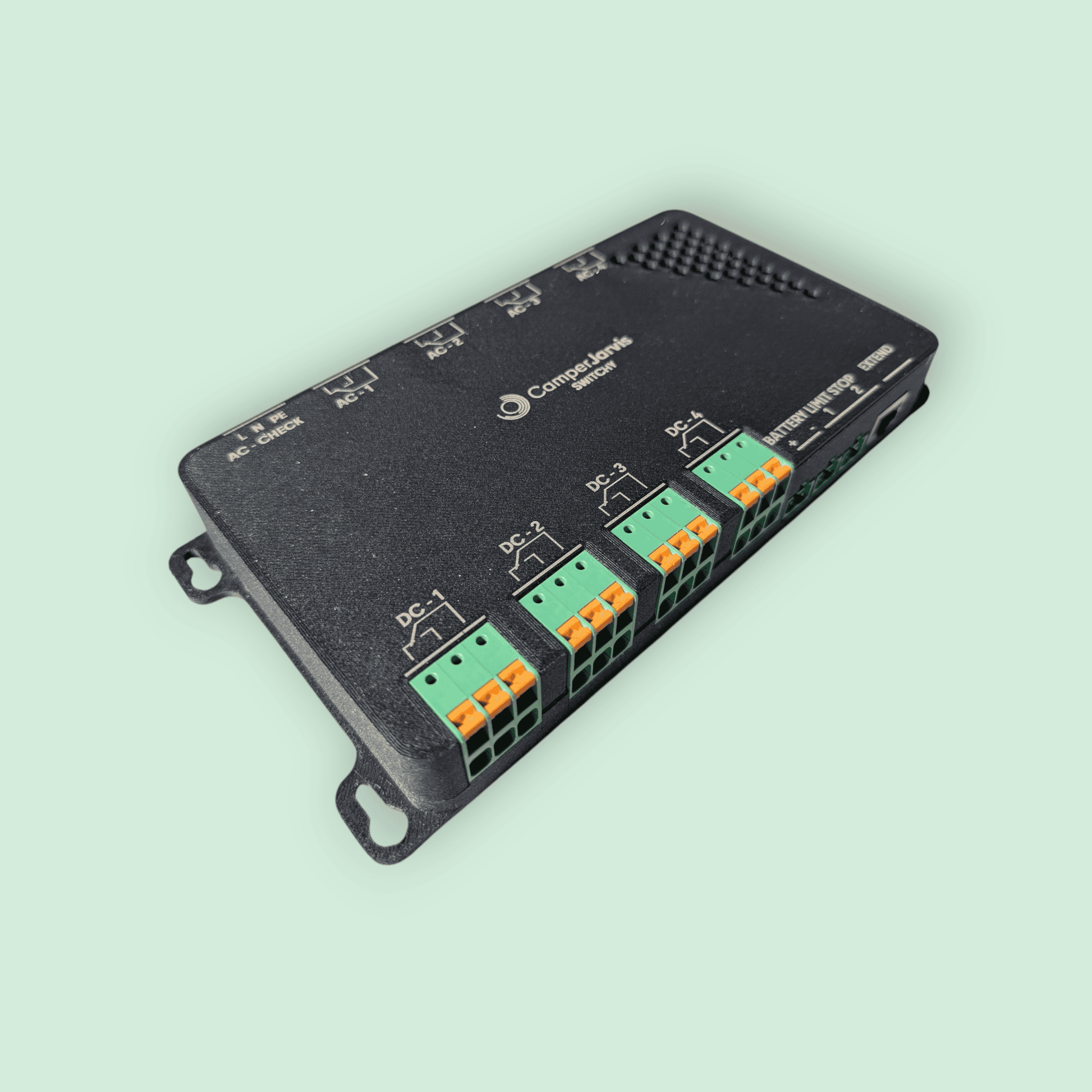

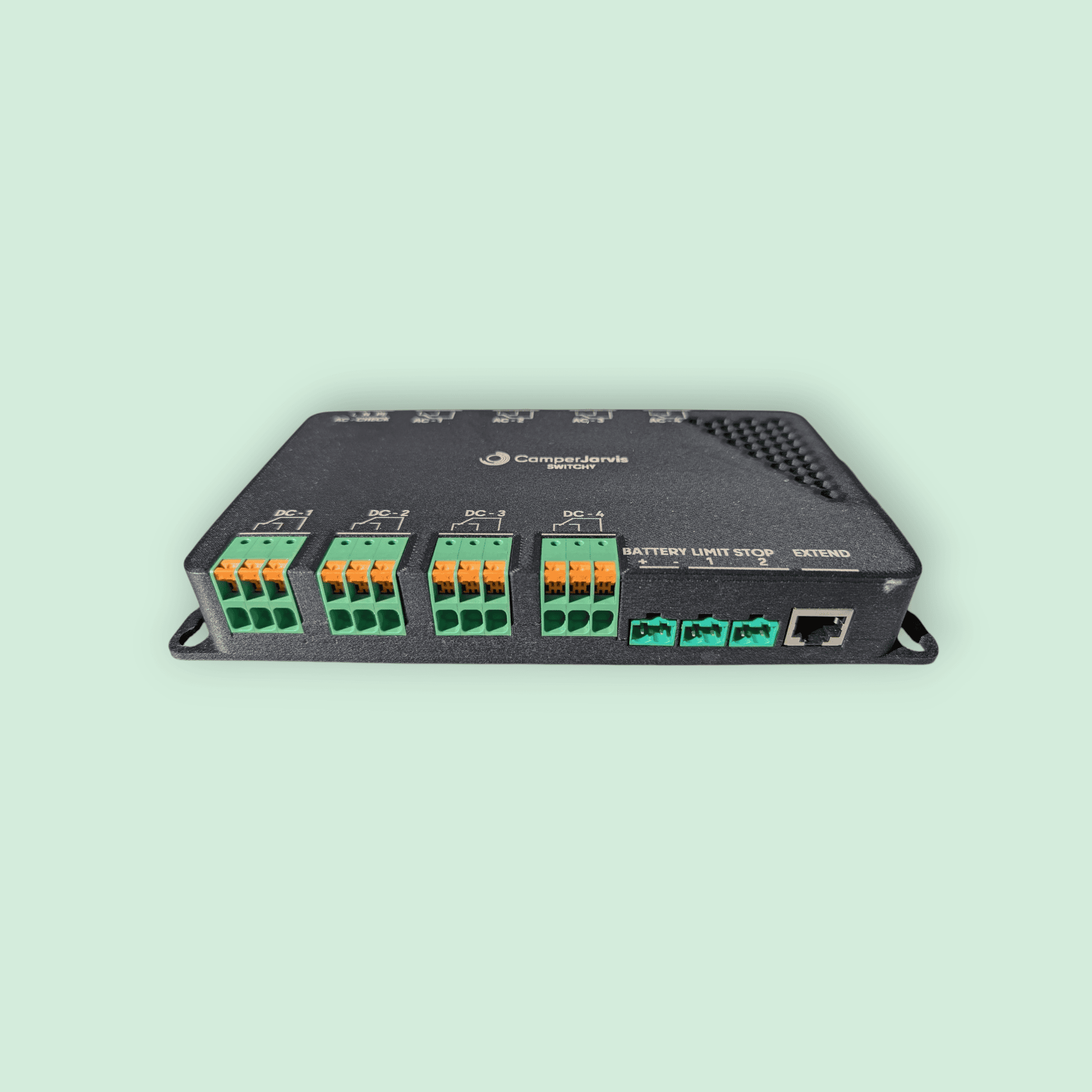

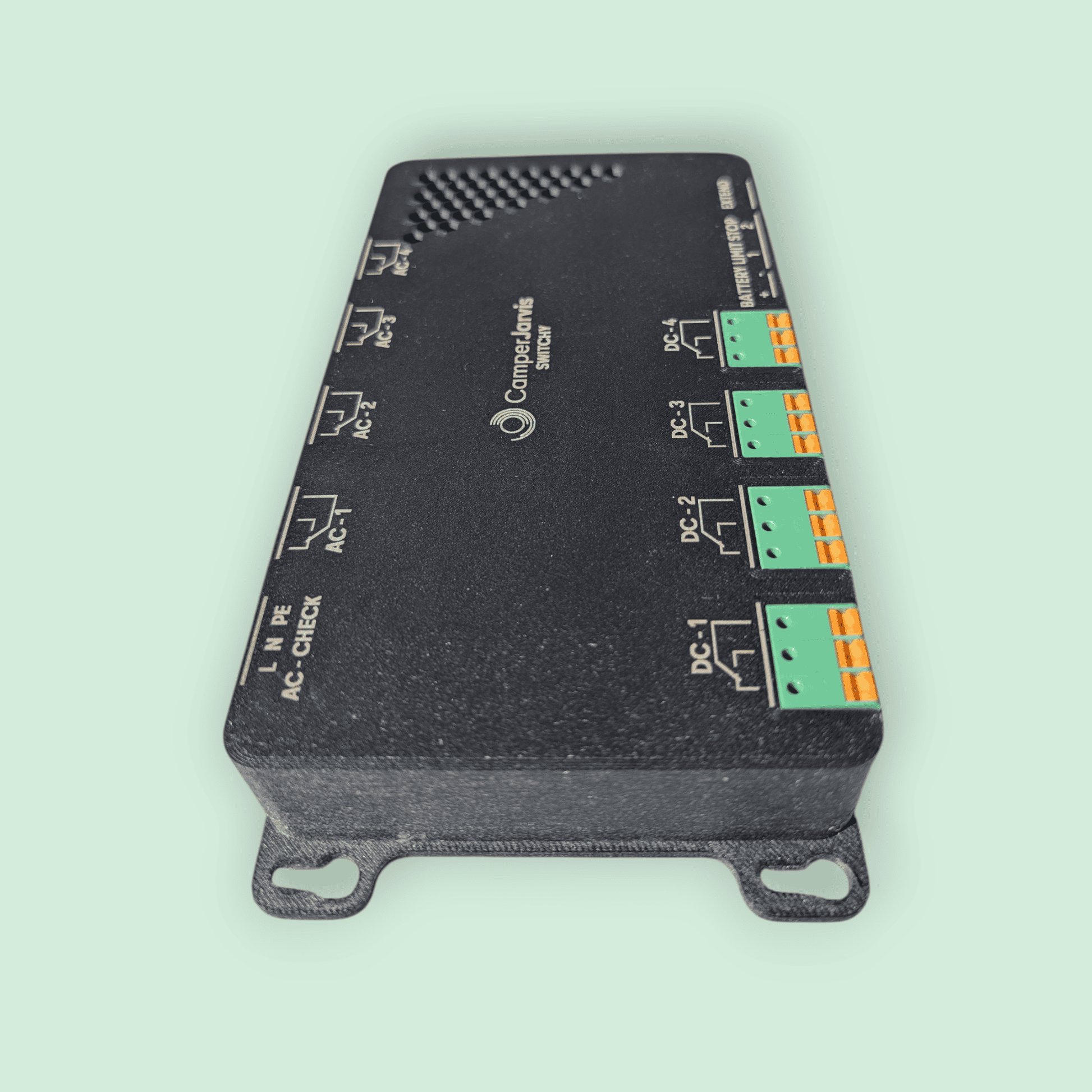

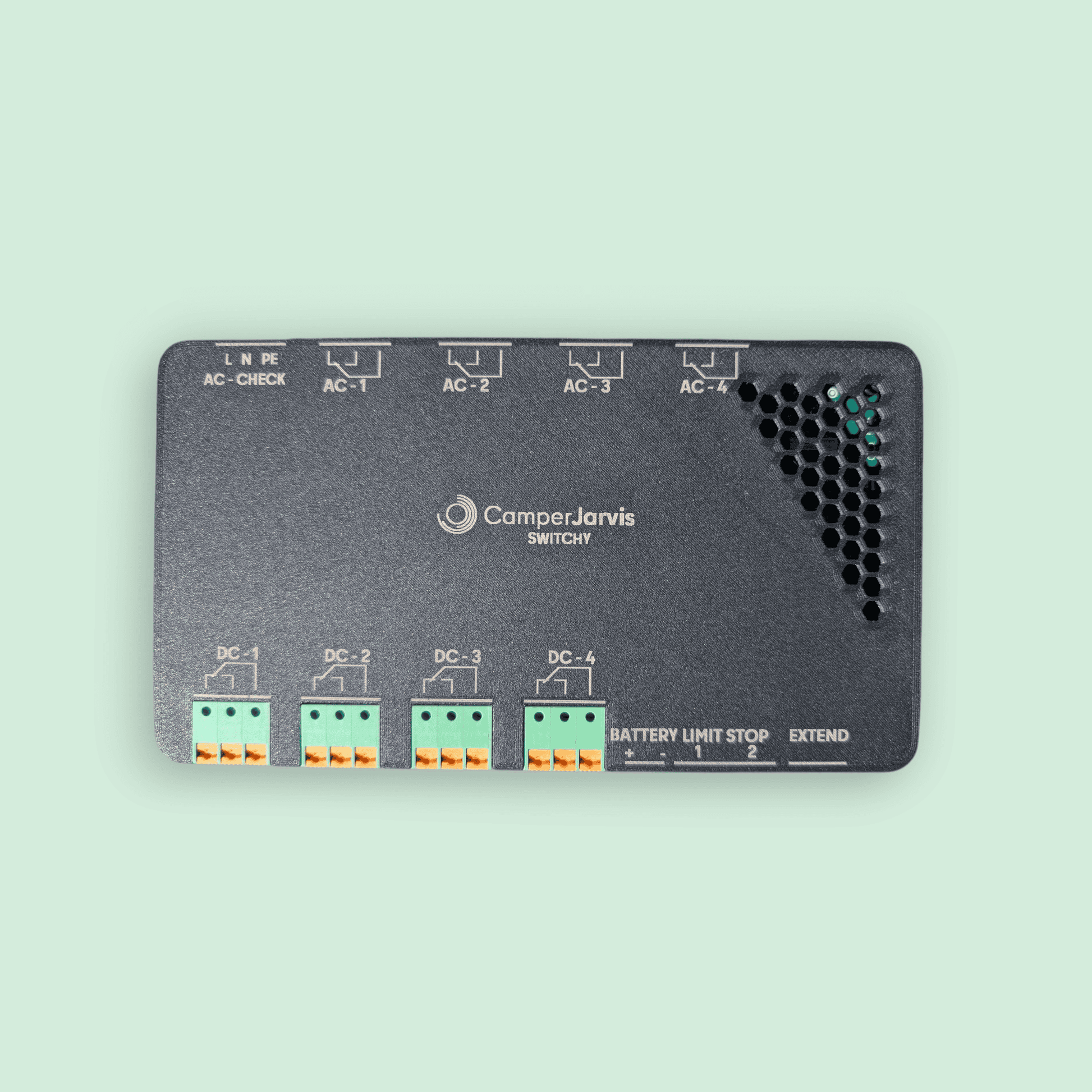

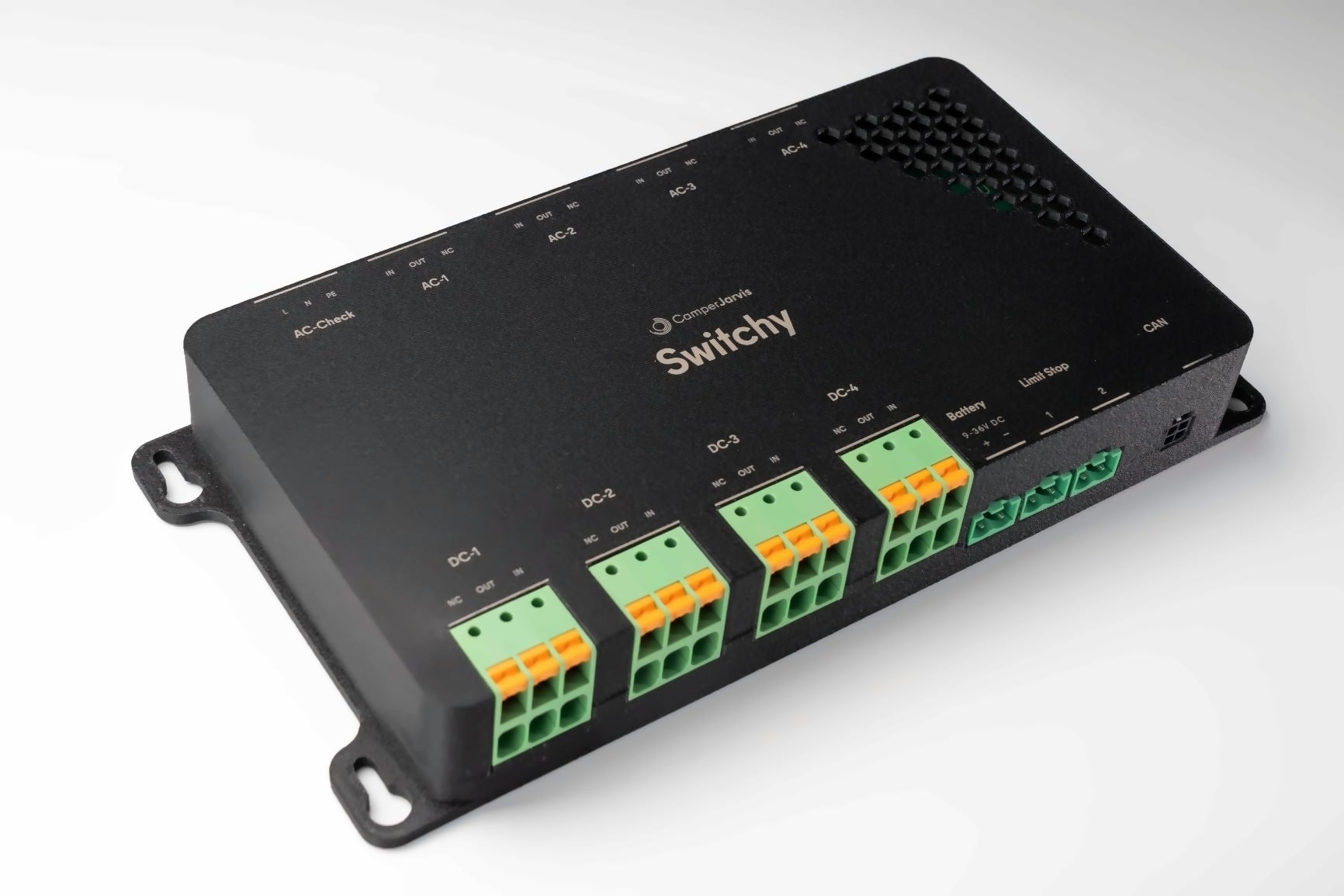

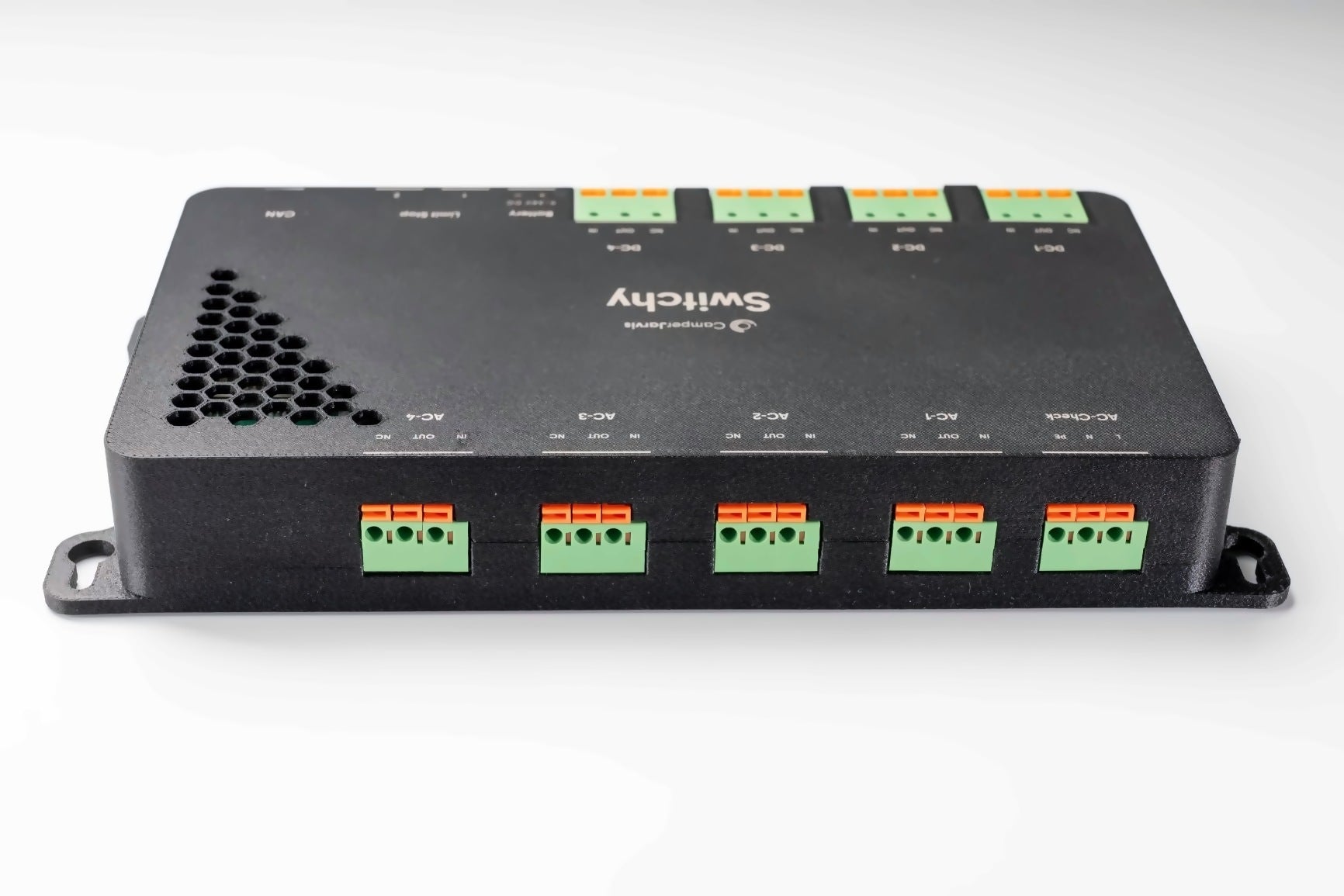

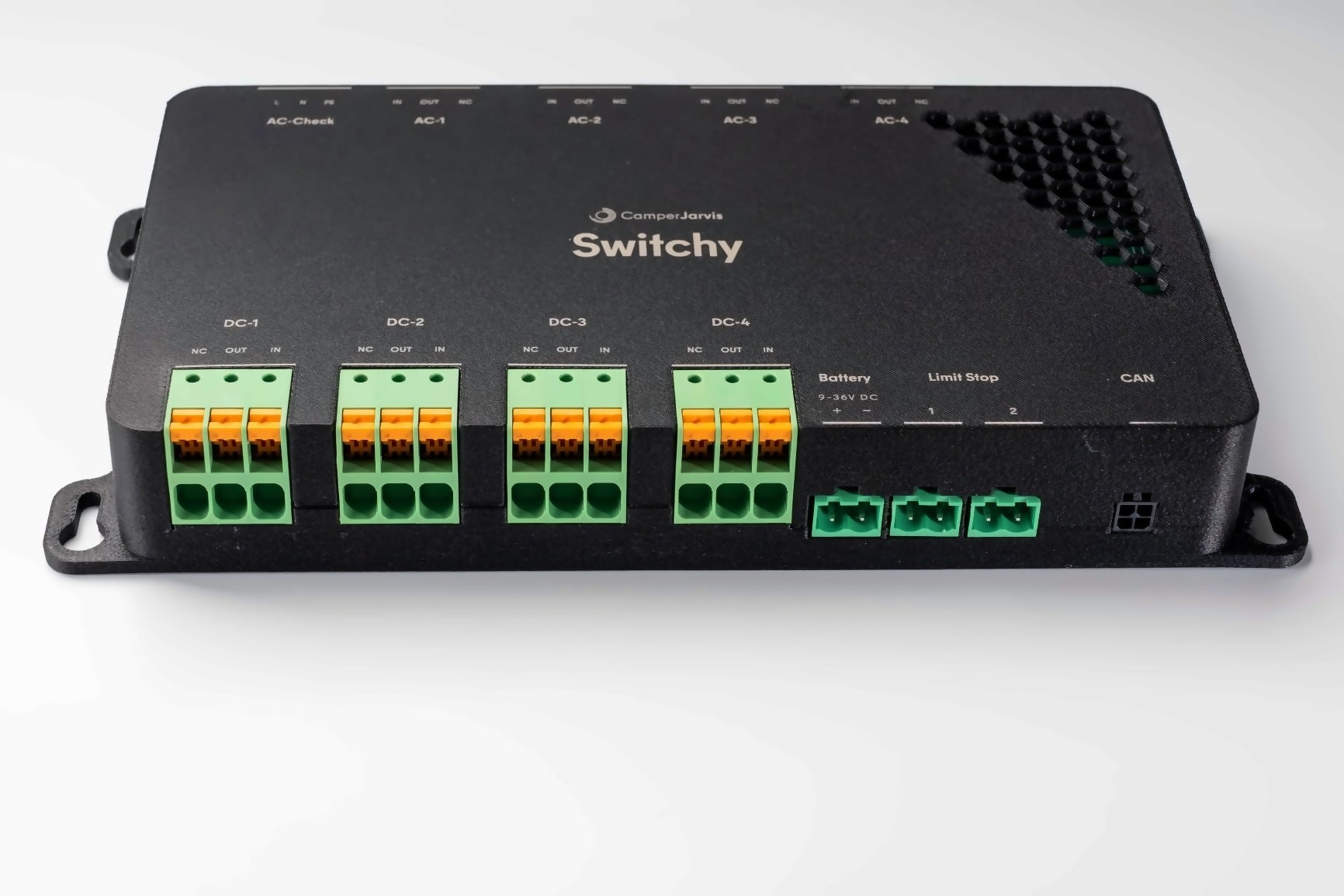

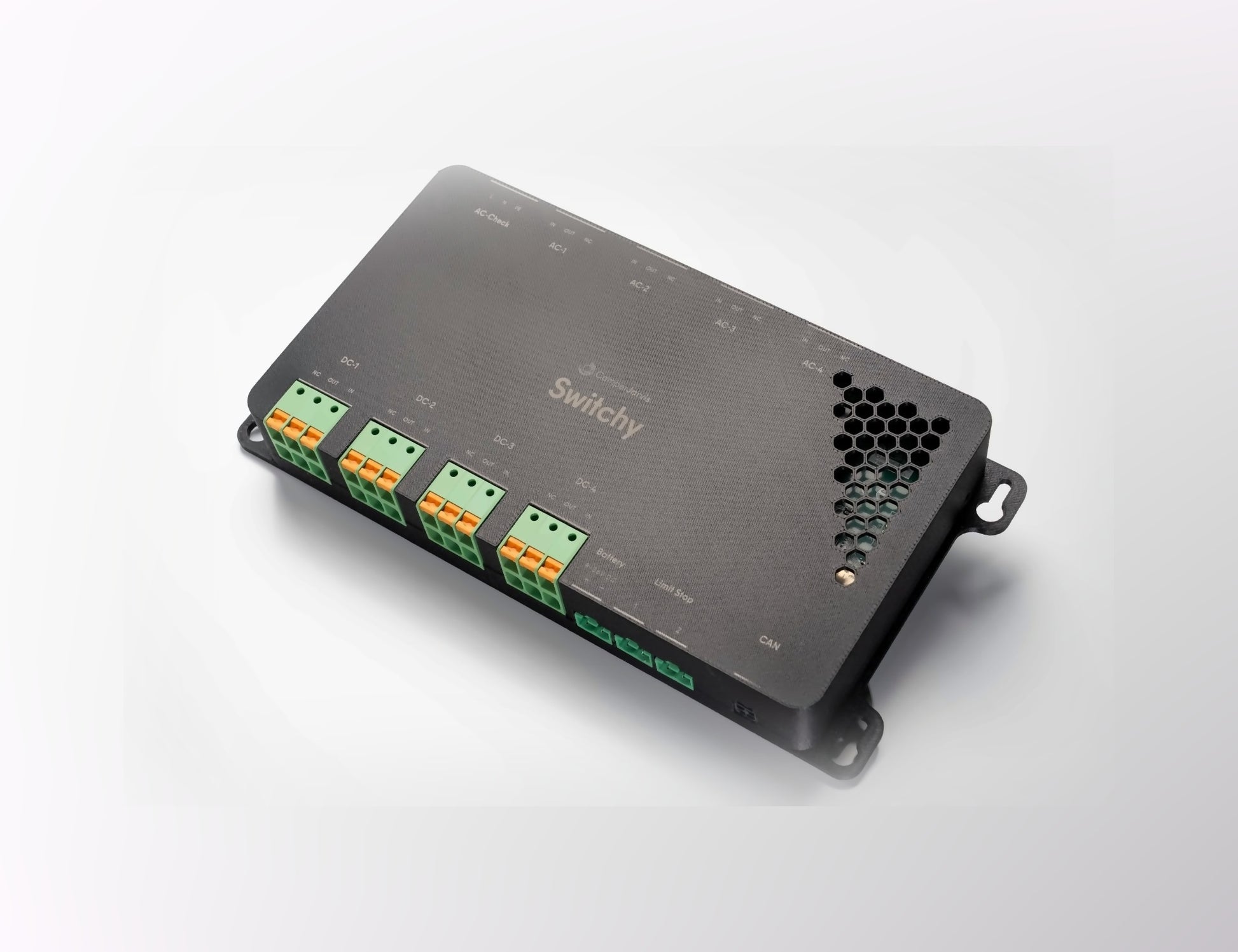

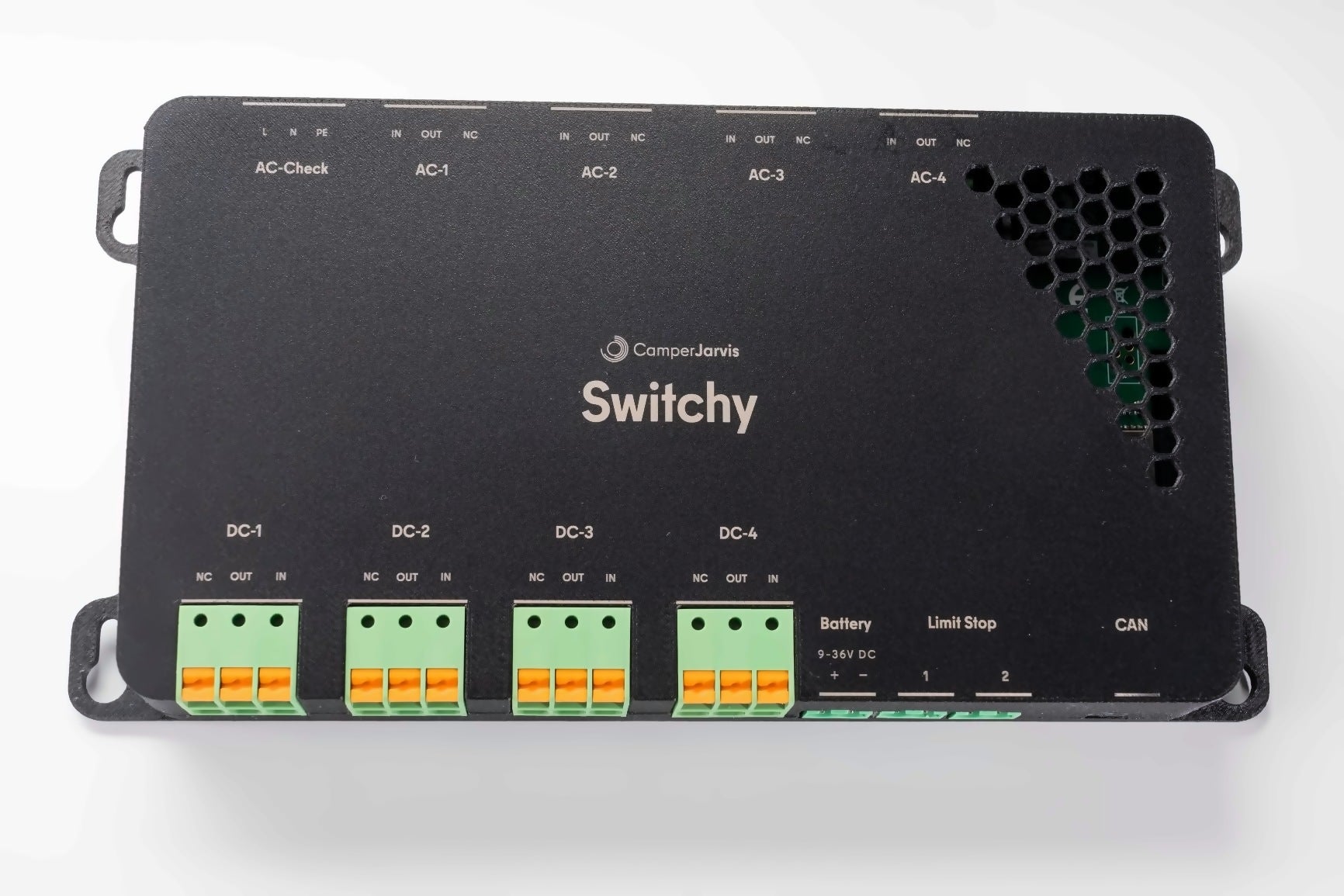

Switchy auf einen Blick
8 Kanäle, DC und AC
Vier Kanäle für 12V und 24V bis je 30A, vier für 230V bis 10A beziehungsweise 2300W.
Erkennt Landstrom
Switchy merkt, wenn du am Campingplatz einsteckst, und schaltet zum Beispiel den Boiler automatisch.
Prüft den Landstrom
Fehlt die Erdung, schaltet Switchy alle 230V-Kanäle in Millisekunden ab. Vertauschte Phase zeigt es dir an.
Hubbett und Aufstelldach
Richtungssperre für 12V-, 24V- und 230V-Motoren. Zwei Endschalter-Eingänge stoppen den Motor in der Endlage.
Steckklemmen statt Crimpen
Alle Leitungen kommen in werkzeuglose Federklemmen. Kein Crimpen, kein Löten.
Sparsam im Verbrauch
Nur 0,71W im Normalbetrieb und 2,26W, wenn alle Relais angezogen sind.
Häufige Fragen zu Switchy
Was kann ich mit Switchy schalten?
Bis zu acht Geräte an einer Stelle:
- 4 Kanäle für 12V und 24V, jeder bis 30A, zum Beispiel Pumpe, Lüfter oder Hubbett
- 4 Kanäle für 230V, jeder bis 10A beziehungsweise 2300W, zum Beispiel Boiler oder Steckdosen
Geräte mit deutlich mehr Strombedarf wie Klimaanlage, Wäschetrockner oder Induktionskochfeld gehören nicht hinter Switchy. Sie bekommen einen eigenen Sicherungsautomaten in der 230V-Verteilung.
Mehr dazu in Verbraucher über Switchy schalten.
Kann ich Wandtaster an Switchy anschließen?
Nein, Switchy hat keine Tastereingänge. Du schaltest die Kanäle am SmartKnob oder im Dashboard, auch nach Zeitplan oder in Szenen.
Wenn du ein Gerät zusätzlich an der Wand schalten willst, hängst du es an Ampy oder Lighty. Dort kannst du an jeden Ausgang einen Taster anschließen.
Zeigt Switchy an, was meine Geräte verbrauchen?
Nein. Switchy schaltet, es misst nicht. Was ein einzelnes Gerät zieht, misst Ampy für jeden Ausgang. Batterie- und Systemdaten kommen von Volty. Alle drei arbeiten im selben Dashboard zusammen.
Welche Sicherungen brauche ich für Switchy?
Switchy hat keine eigenen Sicherungen für die angeschlossenen Geräte, die gehören in die Installation:
- 12V und 24V: Jeder Kanal bekommt eine eigene Sicherung im Pluskabel, höchstens 30cm vom Pluspol der Batterie entfernt.
- 230V: Vor Switchy sitzen ein FI-Schalter mit 30mA und ein Sicherungsautomat B10.
Die 230V-Installation darf nur eine Elektrofachkraft ausführen. Warum es genau B10 sein muss, steht in Warum bei 230V ein Leitungsschutzschalter B10 nötig ist.
Was passiert, wenn die Landstromsäule falsch angeschlossen ist?
Switchy prüft den Landstrom ununterbrochen und zeigt dir am SmartKnob und im Dashboard, ob alles stimmt.
- Fehlt die Erdung, schaltet Switchy innerhalb von Millisekunden alle 4 Kanäle für 230V ab und der SmartKnob gibt Alarm. Ist die Erdung wieder da, schaltest du deine Geräte selbst wieder ein. So läuft nichts unbeaufsichtigt an.
- Sind Phase und Neutralleiter vertauscht, liegt das fast immer an einem Schuko-Stecker oder Adapter. Stecker ziehen, um 180 Grad drehen, wieder einstecken.
Alle Details in Was die AC-Eingangsüberwachung macht.
Kann Switchy automatisch reagieren, wenn ich Landstrom anschließe?
Ja. Switchy erkennt, ob Landstrom anliegt, und das kannst du im Dashboard als Auslöser nutzen. Zum Beispiel geht der Boiler an, sobald du am Campingplatz einsteckst, und wieder aus, wenn du absteckst.
Kann Switchy mein Hubbett oder Aufstelldach fahren?
Ja, mit 12V-, 24V- oder 230V-Motor. Switchy verhindert elektronisch, dass beide Richtungen gleichzeitig angesteuert werden.
Dazu hat Switchy 2 Eingänge für Endschalter, meist Magnetschalter (Reed-Kontakte). Erreicht die Mechanik ganz oben oder ganz unten ihre Endlage, schaltet Switchy den zugehörigen 12V- oder 24V-Kanal ab. Ob Schließer oder Öffner, stellst du im Dashboard ein.
Wie du die Schalter anschließt, steht in Endlagenschalter anschließen.
Funktioniert Switchy mit 12V und 24V?
Ja. Switchy arbeitet mit einer Versorgung von 9 bis 36V, passt also in 12V- und 24V-Bordnetze.
Wie viel Strom braucht Switchy selbst?
Sehr wenig. Im Normalbetrieb 0,71W, das sind 56mA bei 12,7V. Selbst mit allen Relais angezogen sind es nur 2,26W.
Das liegt daran, dass Switchy jedes Relais mit vollem Strom anzieht und danach mit einem deutlich kleineren Haltestrom hält.

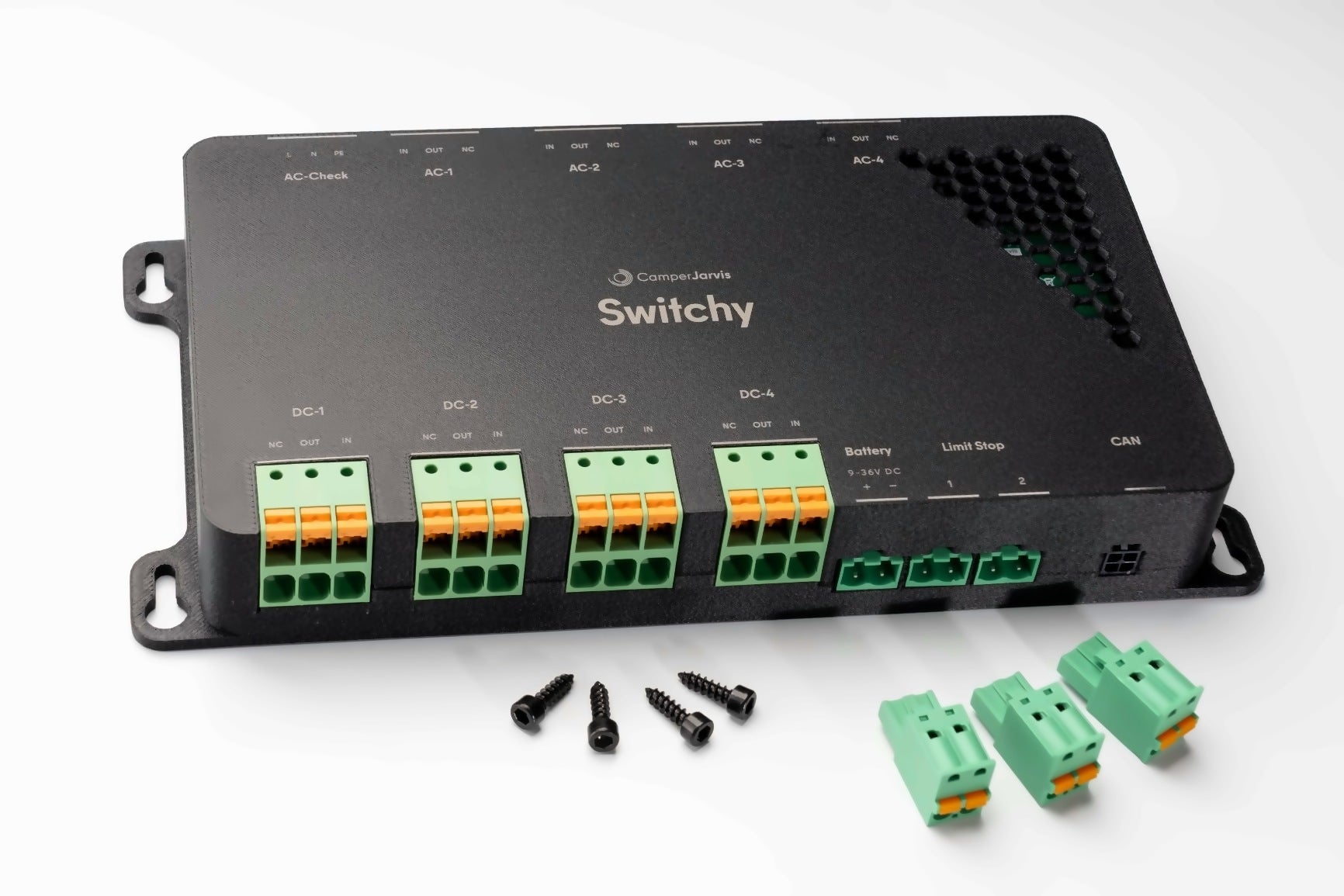

Was ist bei Switchy dabei?
Switchy, 4 Befestigungsschrauben und 3 zweipolige steckbare Federklemmstecker: einer für die Spannungsversorgung, zwei für die Endschalter-Eingänge. Alle Leitungen kommen in werkzeuglose Federklemmen, Crimpen ist nicht nötig.
Noch Fragen? Alle Antworten im Wissenszentrum oder schreib uns.
